80L Daalderop bouwverslag

Geupdate 2 dagen geleden in Mijn installatie
58 op 7 maart 2019

Hey allemaal!

ik heb afgelopen tijd veel meegelezen en vond het nu wel eens tijd om de bouw van me daalderop 80L keteltje erop te gooien. Dus bij deze!

Begonnen met het strippen van de ketel (geen foto’s van) en bedenken wat we precies willen. Uiteindelijk besloten om een kolom te bouwen en te beginnen met de voetplaat.

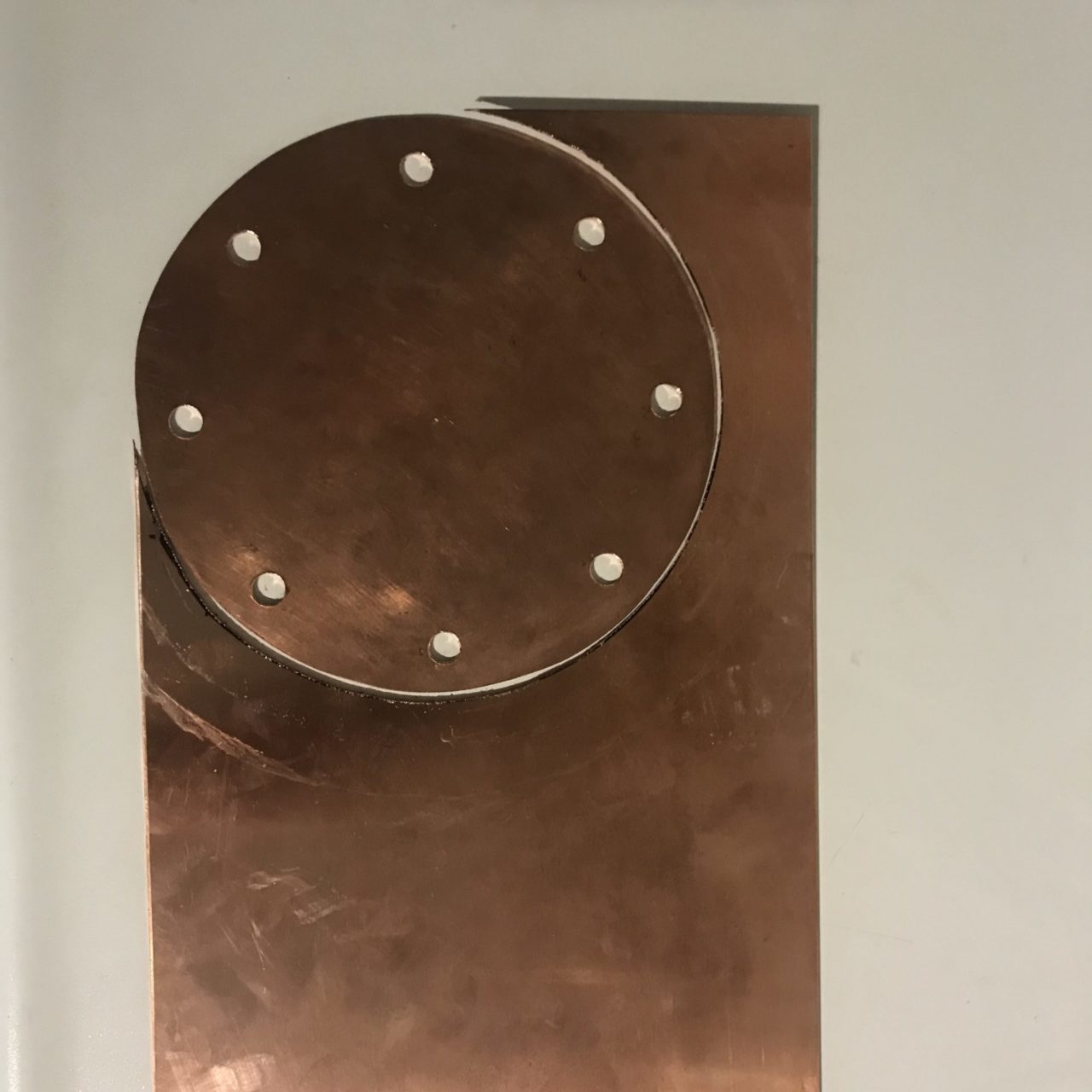

Stuk koper van 2mm besteld en afgetekend:

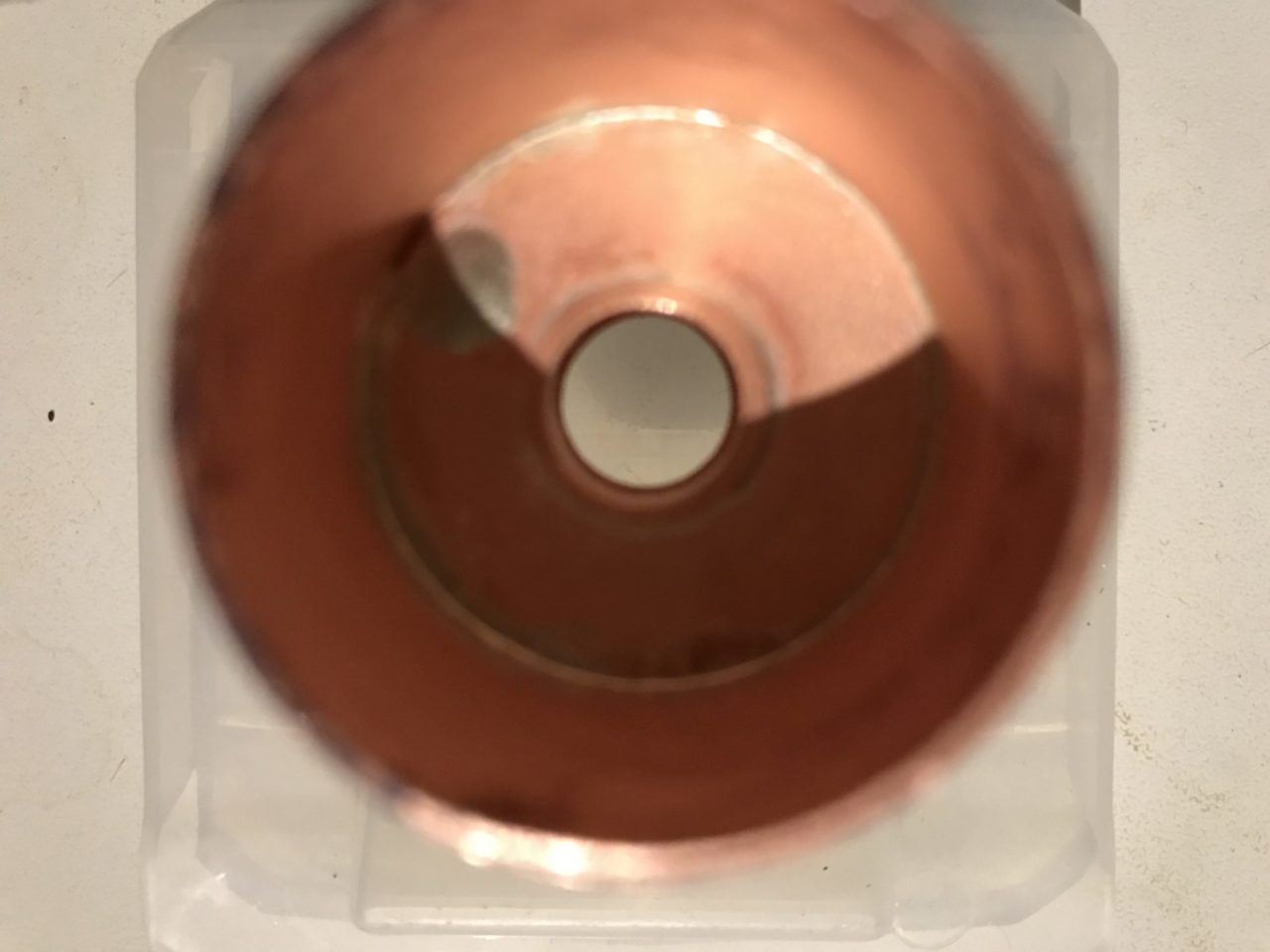

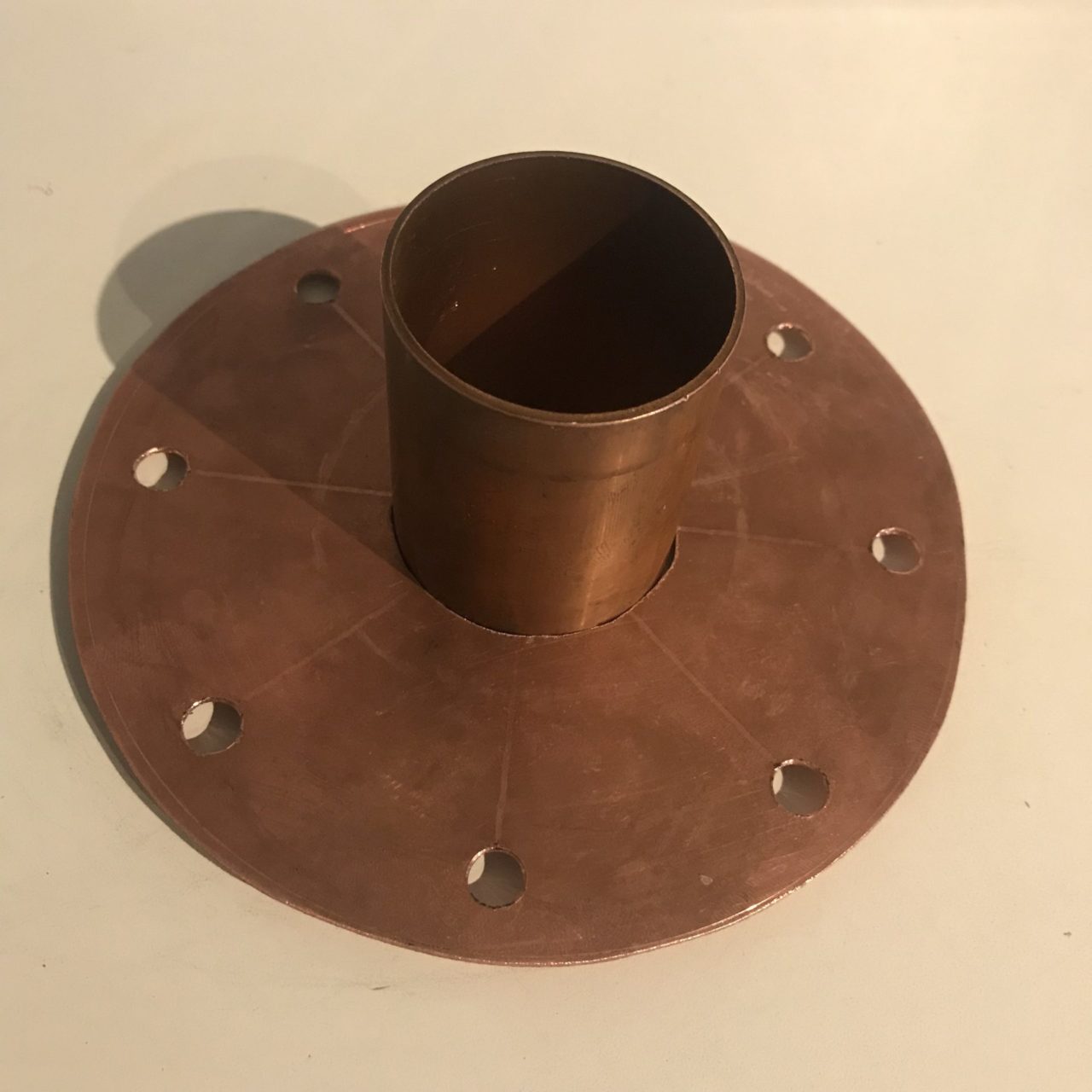

Deze op een stuk 54mm koperbuis geprobeerd te fitten, helaas had ik het gat in de voetplaat te groot gemaakt. (later bleek dit echt niet te solderen)

Het leek me verstandiger te beginnen met klein soldeer werk ( ik heb nog nooit echt gesoldeerd).

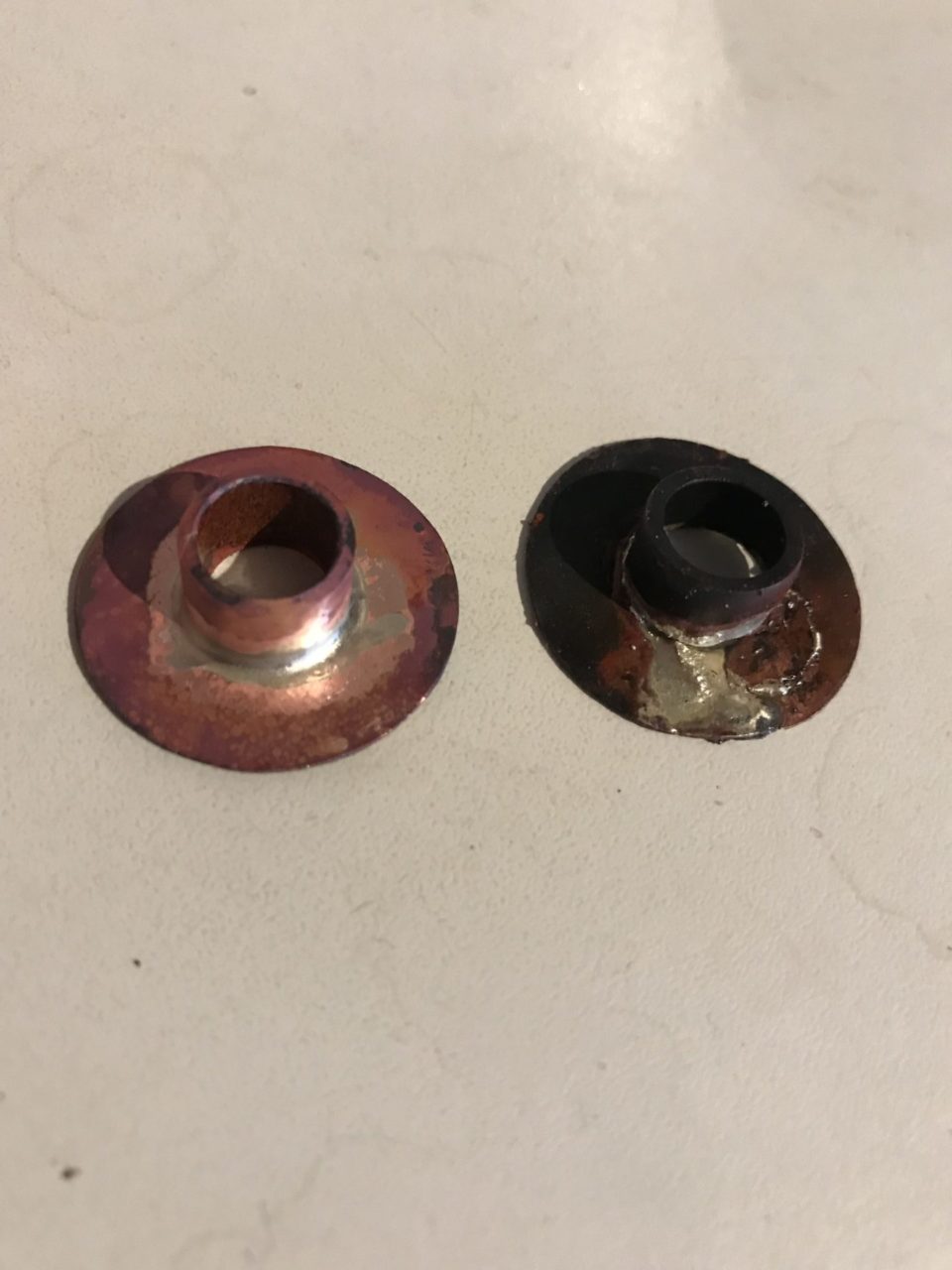

Na wat vogelen en de eerste keer falen was het toch gelukt.

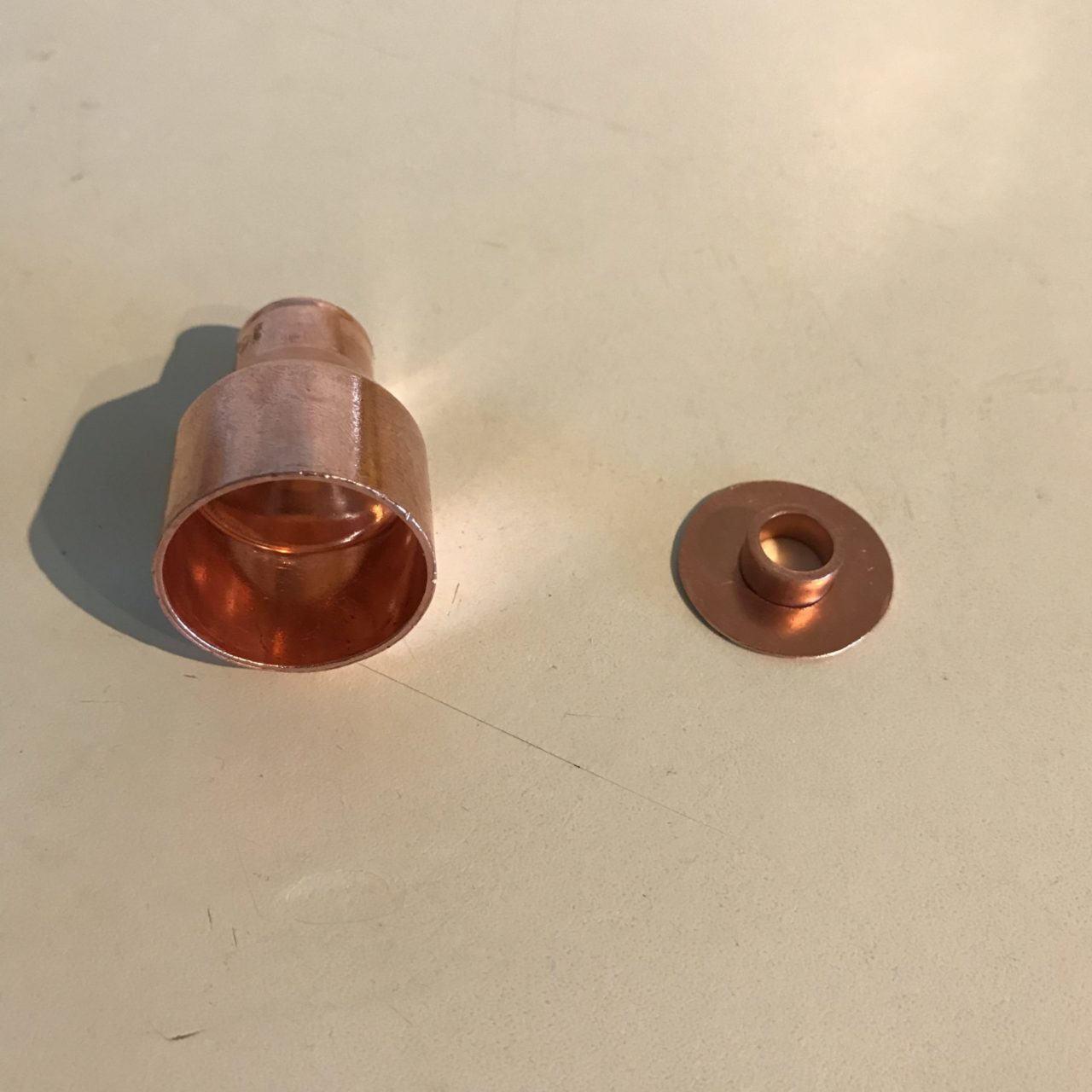

deze uiteindelijk verwerkt in de parrot

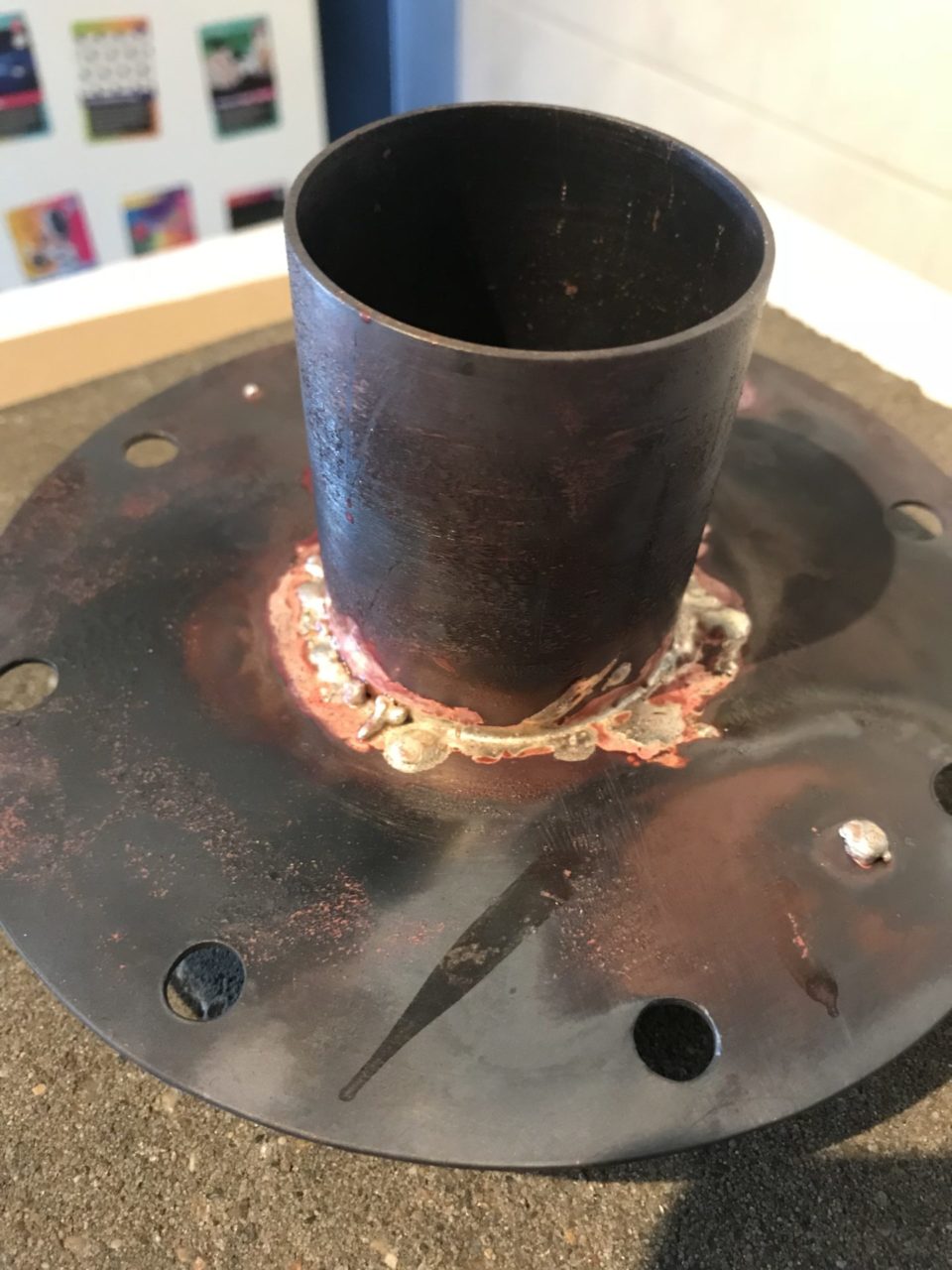

toen het solderen lekker ging besloten om de voetplaat te proberen, was helaas geen groot succes. hardsolderen met te grote kieren tussen je soldeerstukken is echt niet te doen.

Deze weggeflikkerd en aan een nieuwe begonnen van 4″ want ik had mijn plannen ook gelijk aangepast.

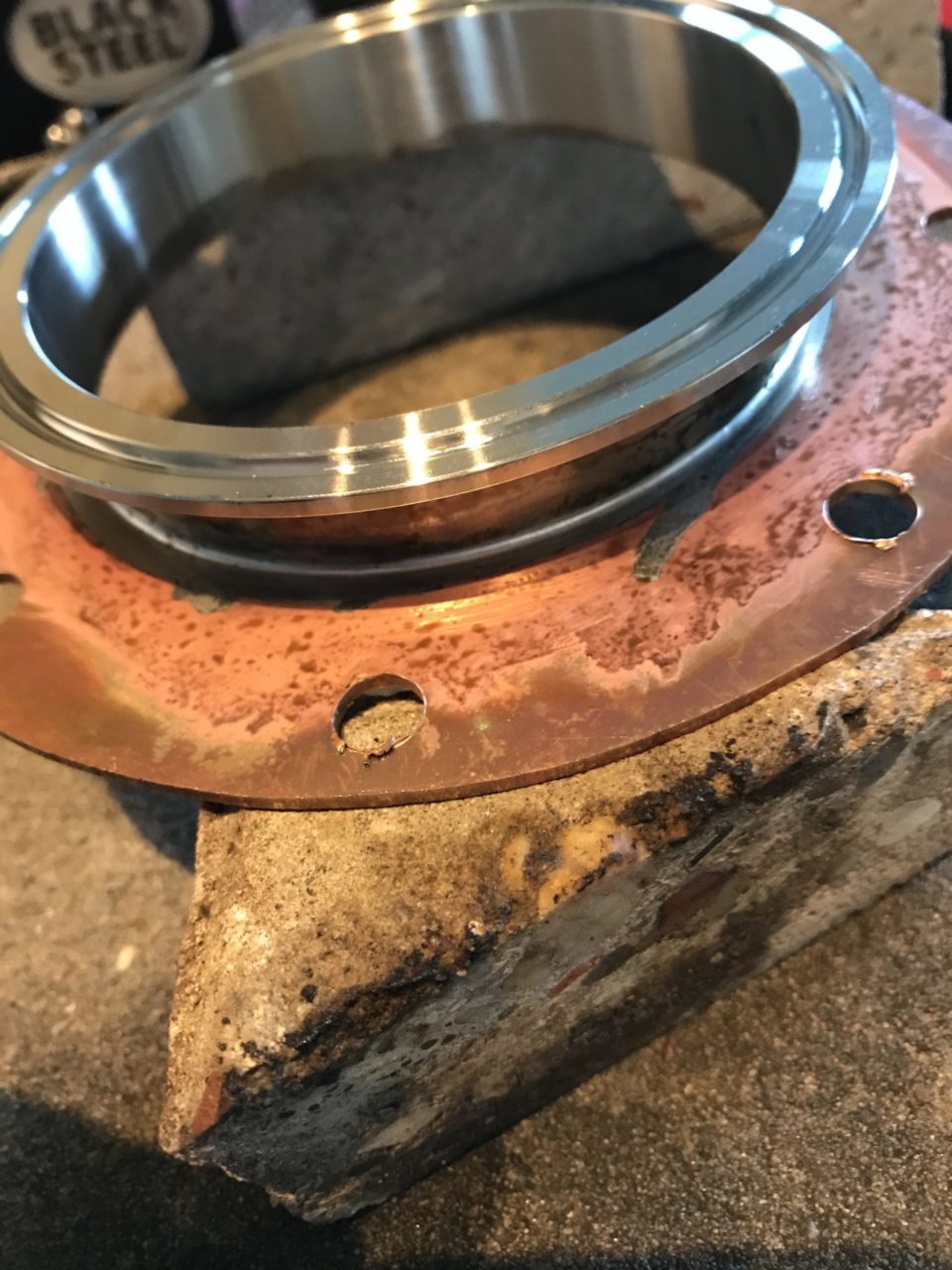

Door het nauwsluitend maken van de flens en de plaat ging het echt tien keer makkelijker dan de vorige!




  • Geliked door
  • Dutchcourage
Antwoord
0 op 7 maart 2019

Nu zijn de Dehplagmator en de condensor aan de beurt.

En het hele spul in elkaar solderen.

Op naar de condensor.

Bochtje gemaakt voor op de top met thermowell erin.

Reducer van 2″ naar 28mm

Helaas een paar foto’s kwijtgeraakt maar hier het eindresultaat van alles.

  • Geliked door
Antwoord
Annuleren
0 op 7 maart 2019

een close in boiler gevonden van 10 Liter hier wou ik een Whiskey Head van maken met verloop van 4″ naar 2″ op de top. Gat in de bovenkant gemaakt met een pons voor de 2″ aansluiting.

2″ buis met flens erop:

en aan de onderkant de 4″ flens gesoldeerd en een gat geboord voor de thermometer.

2″ + 3″ kijkglazen besteld via ome Ali

en een 3″ voor op de ketel zelf

Flens gemaakt voor het overdruk ventiel welke ook van ome Ali afkomt.

  • Geliked door
Antwoord
Annuleren
0 op 7 maart 2019

Gaatje geponst voor het verwarmingselement

drain pijp laten TIG lassen uit een stel 1″ draadsokken en 45 graden bocht

en deze op de onderkant van de ketel gesoldeerd.

Begin gemaakt met de controller voor het verwarmingselement.

een plateau gemaakt waar het geheel op komt te staan.

en voorzien van hardhout voor het zicht.

achterzijde:

en het geheel even testen met azijn water:

gevolgd door een kleine stooksessie welke ik te vroeg heb moeten afbreken omdat ik 1 van de gouden regels van het stoken negeerde. Drink niet teveel tijdens het stoken!
